附錄一　田野調查照片集

圖01 由東埔山莊向西觀察阿里山群峰九二一地震後山崩情形。

圖02 大鐵杉到登山口之公路上落石。

圖03 大鐵杉到登山口之公路上崩塌。

04 大鐵杉到登山口之公路上崩塌。

圖05 大鐵杉到登山口之公路路基塌陷。

圖06 大鐵杉到登山口之公路路基塌陷。

圖07玉山登山口之崩塌狀況。

圖08 玉山登山口地層下陷狀況。

圖10 孟祿亭前之崩坍地，約15公尺寬。（座標：240488,2596658)

圖11 由西峰觀景亭向南觀察楠溪林道上方土石崩落情形。

圖12西峰觀景台後之崩坍地，約50公尺寬。（座標：241801,2596113)

圖13上玉山主峰的鐵架已遭落石破壞。

圖14 玉山主峰上往東峰方向的解說牌因地層滑動而傾斜。

圖15 針對玉山主峰三角點進行GPS定位。

　

圖17 玉山主峰往玉山南峰。

圖18往玉山南峰步道上土石崩落情形。

圖19往玉山南峰步道上之裂石。

圖21 父子斷崖之崩塌情況。

圖22 日據八通關越嶺道因父子斷崖崩塌而阻斷。

圖23 父子斷崖崩塌造成步道流失，圍欄損毀。

　

圖24父子斷崖上方崩壁狀況。

圖26 日據八通關越嶺道上，地層潛宜狀況。

圖27 由父子斷崖看清代八通關古道東埔斷崩塌情形。

圖28 東埔一鄰。

圖29 由東埔一鄰清代八通關古道東埔斷崩塌情形。

　

圖30 東埔一鄰旁的清代營盤址遺跡位於河階地邊緣，由受地層滑

破壞的危險。

圖31 清代營盤址目前現況。

圖32 清代營盤址上遺留之人形砌石。

圖33 日據時期舊吊橋上方橋基。

圖34 日據時期舊吊橋下方橋基。

圖35 沙里仙(SLS)遺址現況。

　

圖36 Sana Sana(SS) 下遺址現況。

圖37 Sana Sana(SS) 上遺址現況。

圖38 屋不那爾(UBNE)上遺址現況。

圖39 Saiku(SK)上遺址現況。

　

　

圖42 沙里仙溪林道上崩塌狀況。

圖43 沙里仙溪河道上邊坡土石崩塌狀況。

圖44 東埔登山口前，崩塌造成道路阻斷。

圖45 瓦拉米步道，佳心駐在所前崩塌地。

圖46 瓦拉米步道，喀西帕南紀念碑前崩塌地。

圖47 瓦拉米步道，大分駐在所前崩塌地。

圖48 瓦拉米步道，棧橋遭河床沖刷下來的土石破壞。

圖49 日據時期三角測量點。（座標:270962,2582770）

圖50 大分遺址所發現的大量出土陶片。（座標:269712,2583055）

　

　

附錄二　考古遺址文物照片集

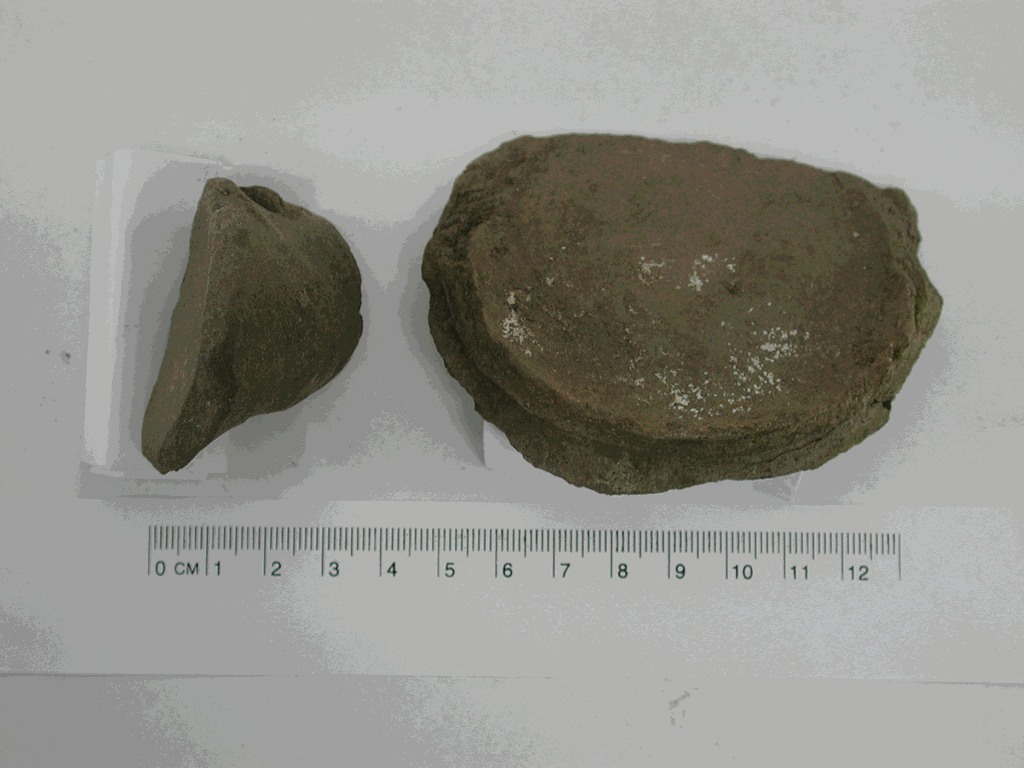

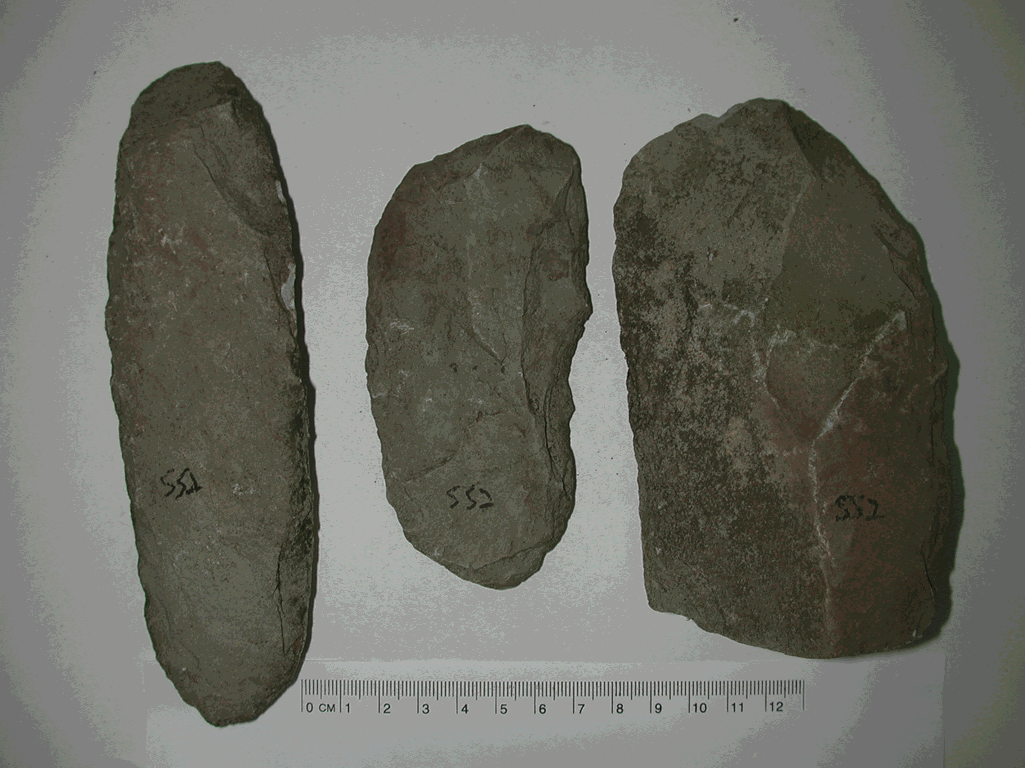

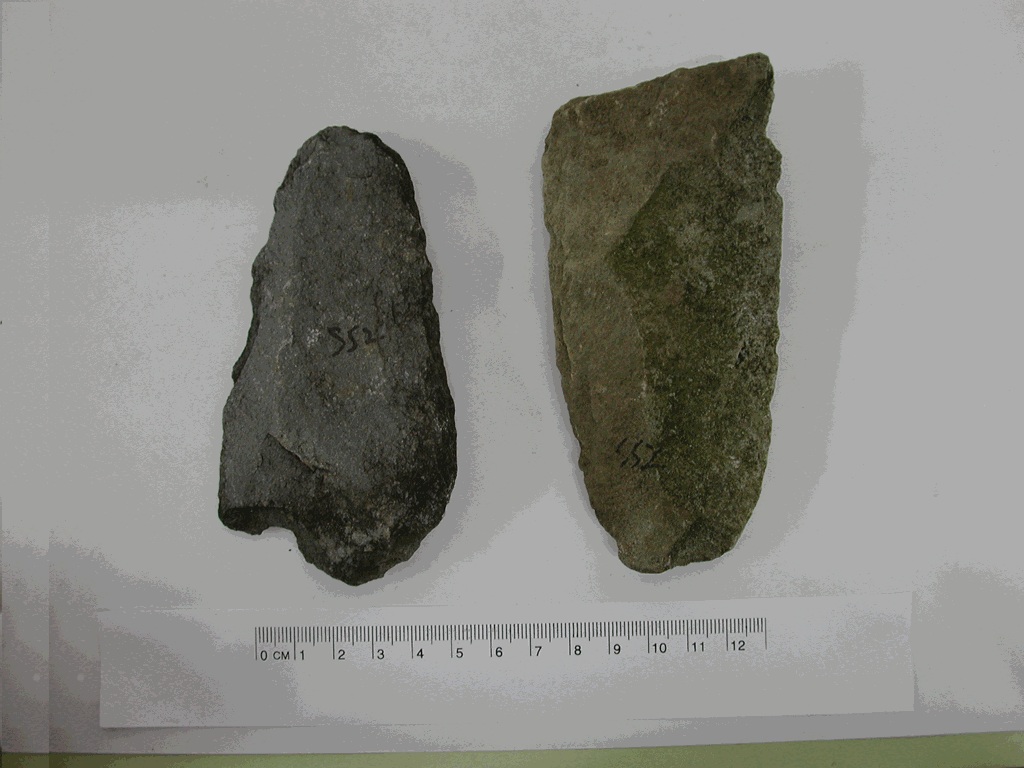

圖a. Sana Sana(SS) 上遺址石器（一）正面圖

圖b. Sana Sana(SS) 上遺址石器（一）背面圖

圖c. Sana Sana(SS) 上遺址石器（二）正面圖

圖d. Sana Sana(SS) 上遺址石器（二）背面圖

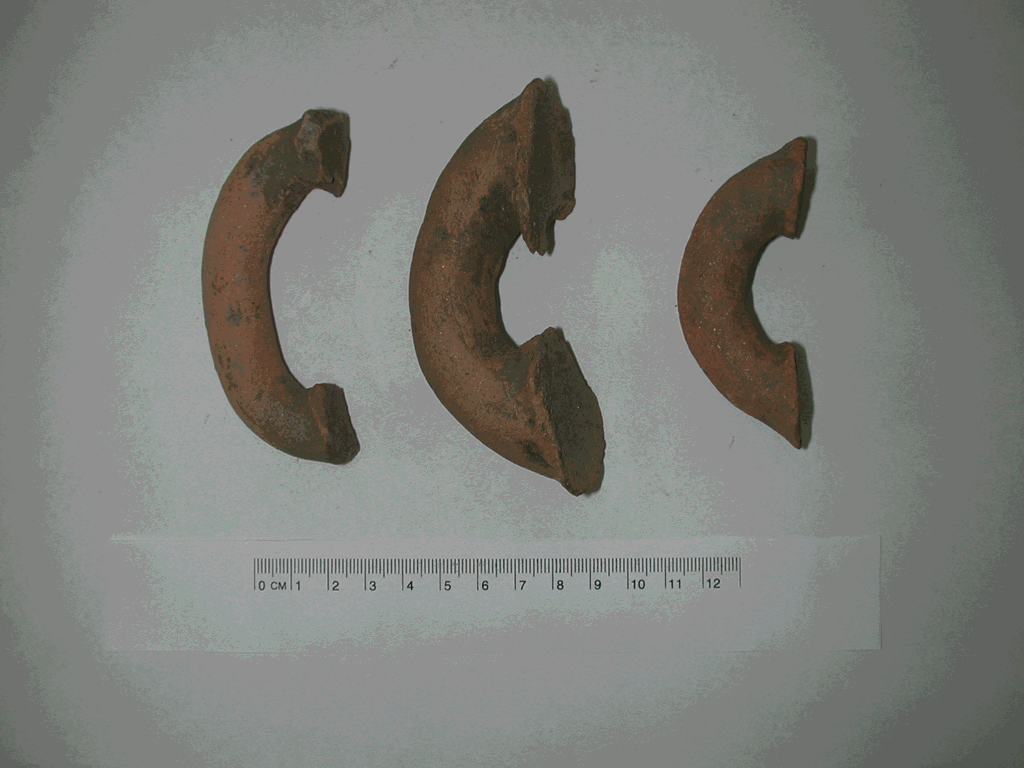

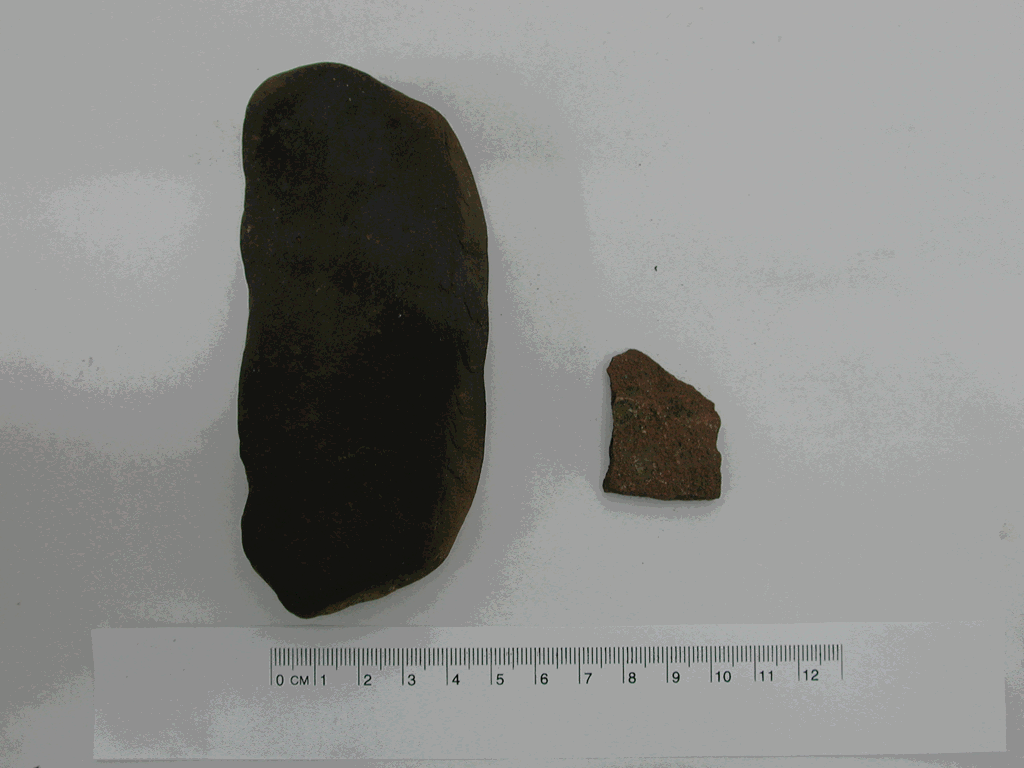

圖e. Sana Sana(SS) 下遺址石器及陶片正面圖

圖f. Sana Sana(SS) 下遺址石器及陶片背面圖

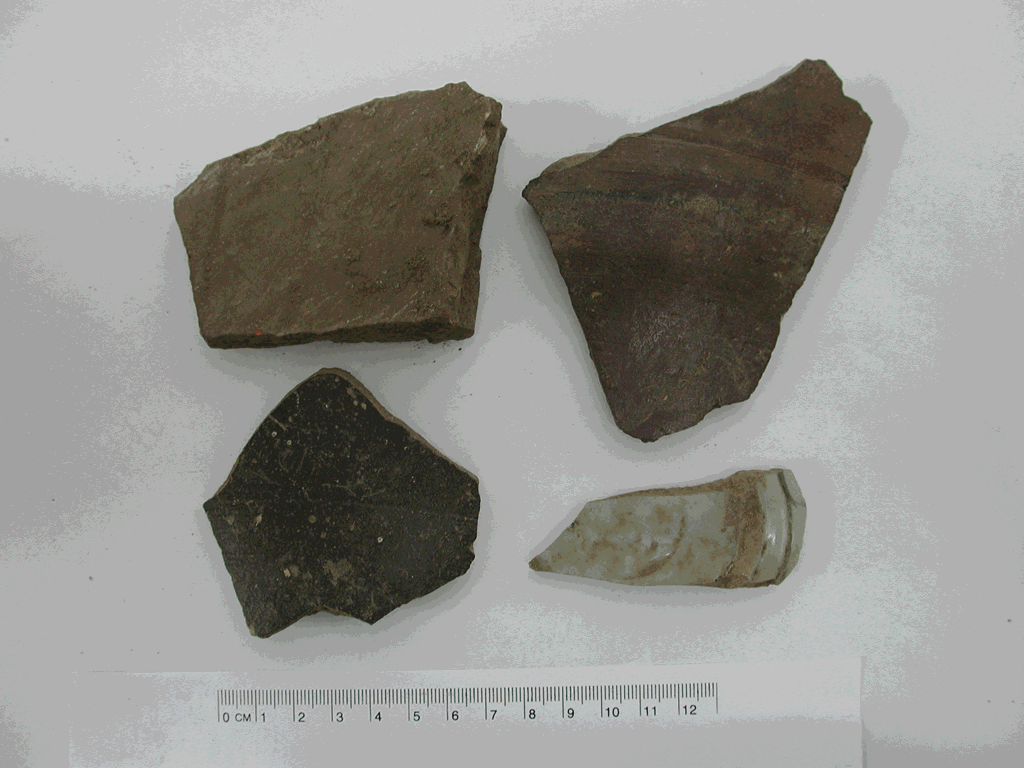

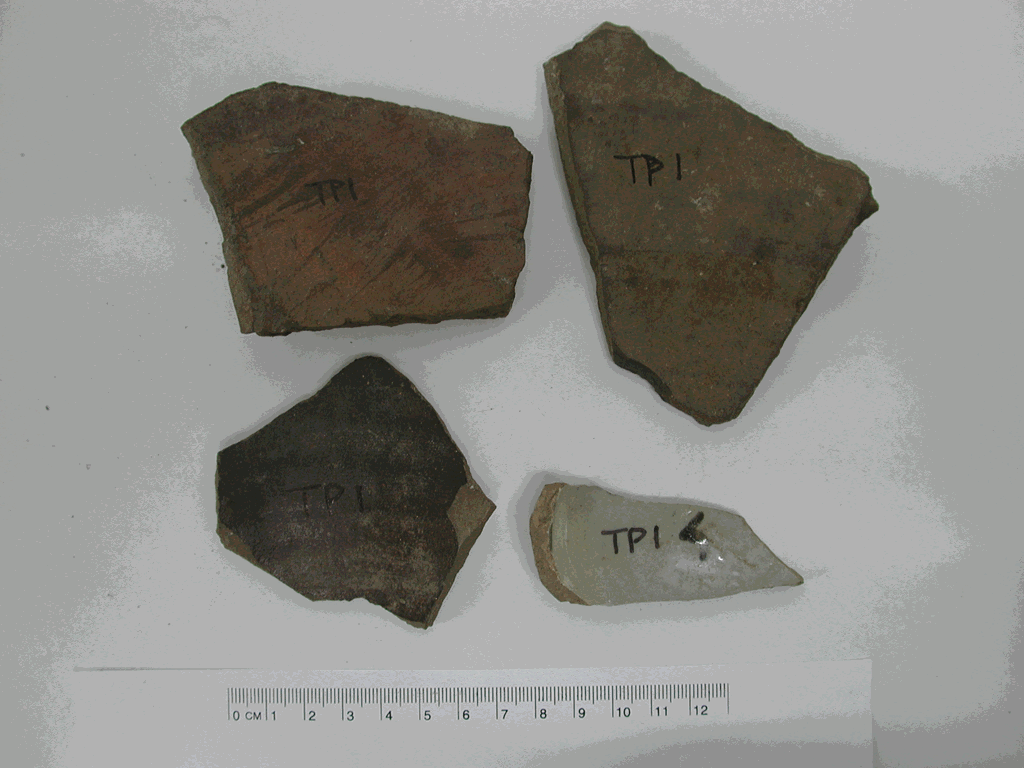

圖g. 東埔一鄰（TP1）遺址陶片及瓷器正面圖

圖h. 東埔一鄰（TP1）遺址陶片及瓷器背面圖

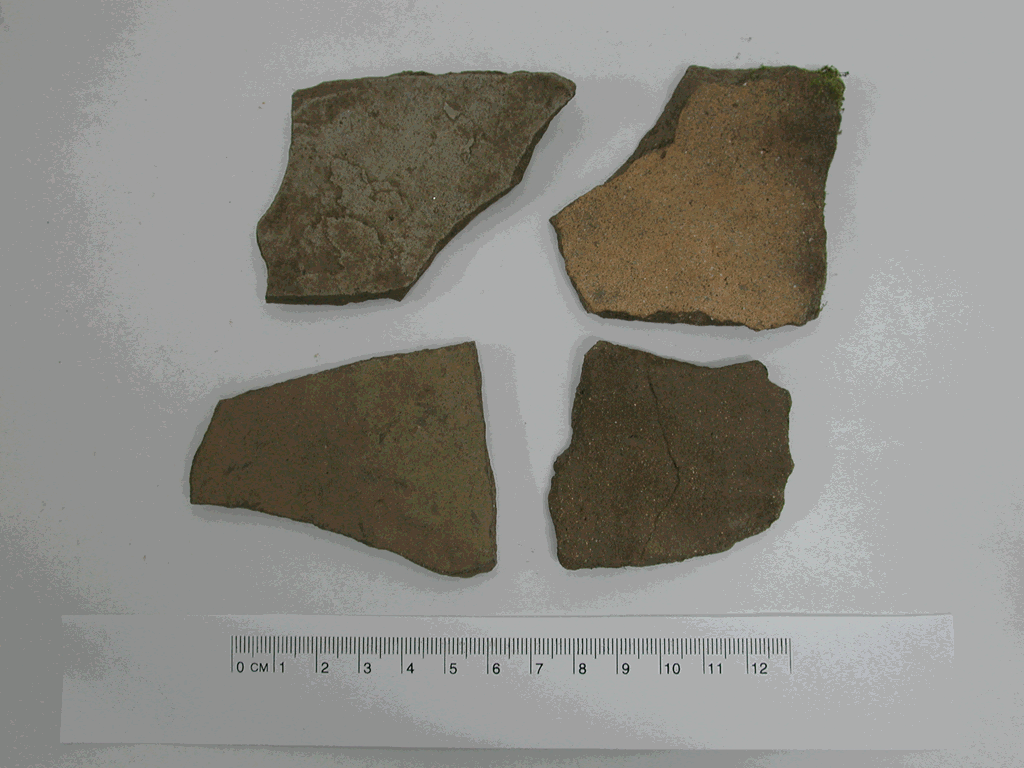

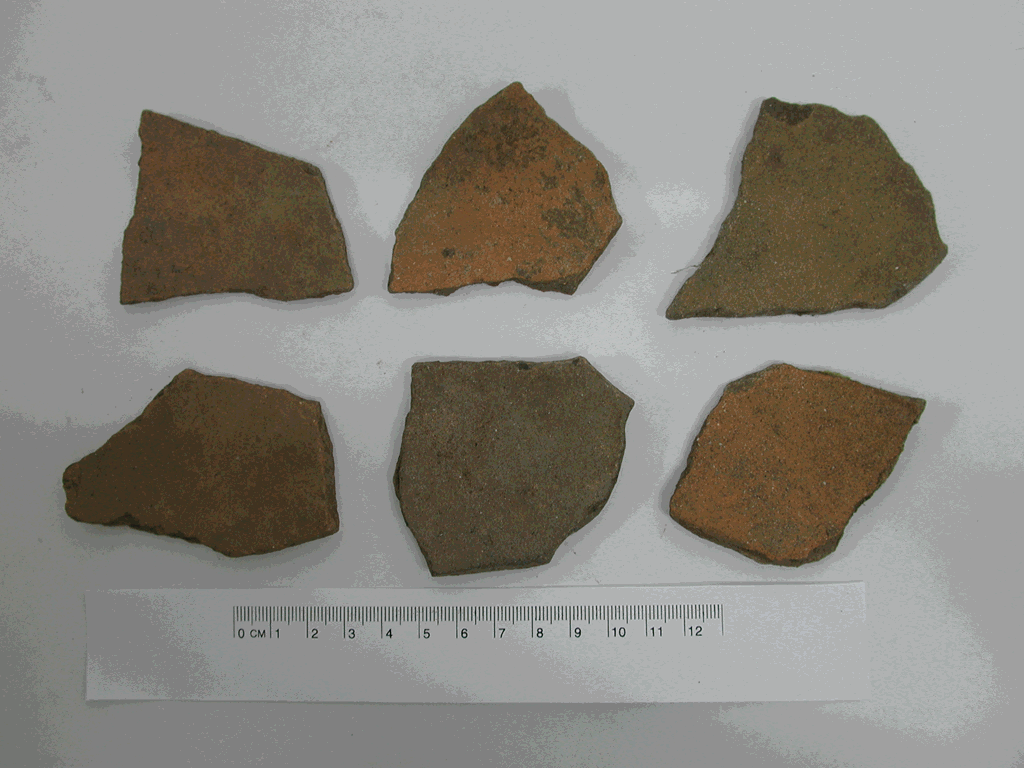

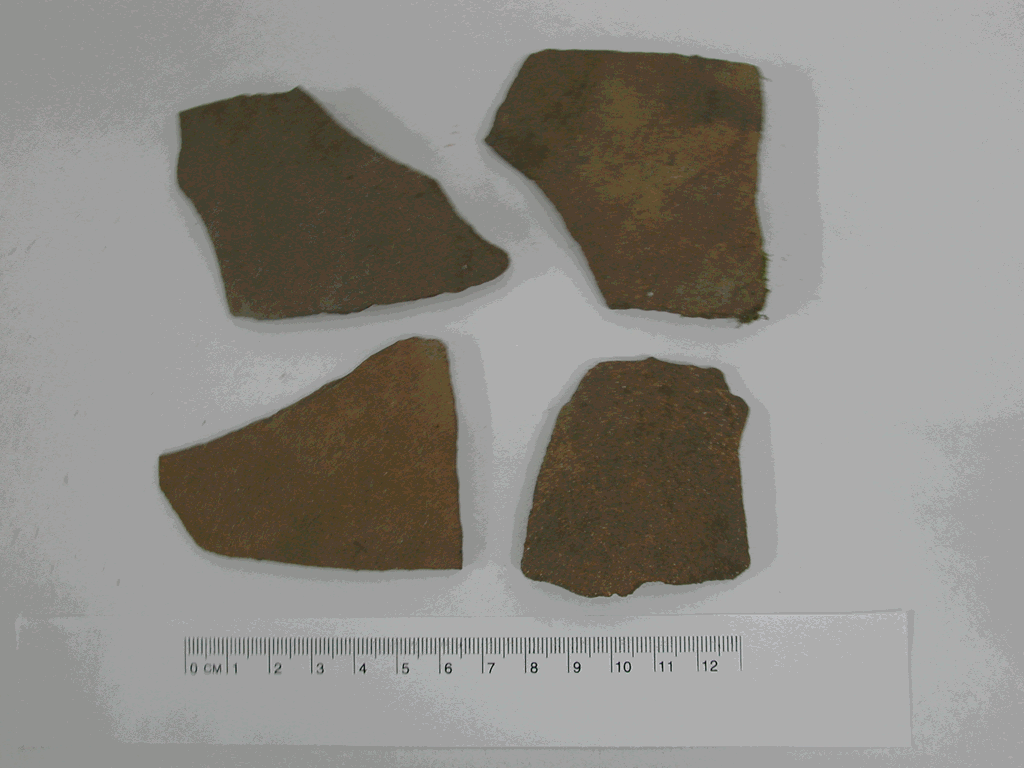

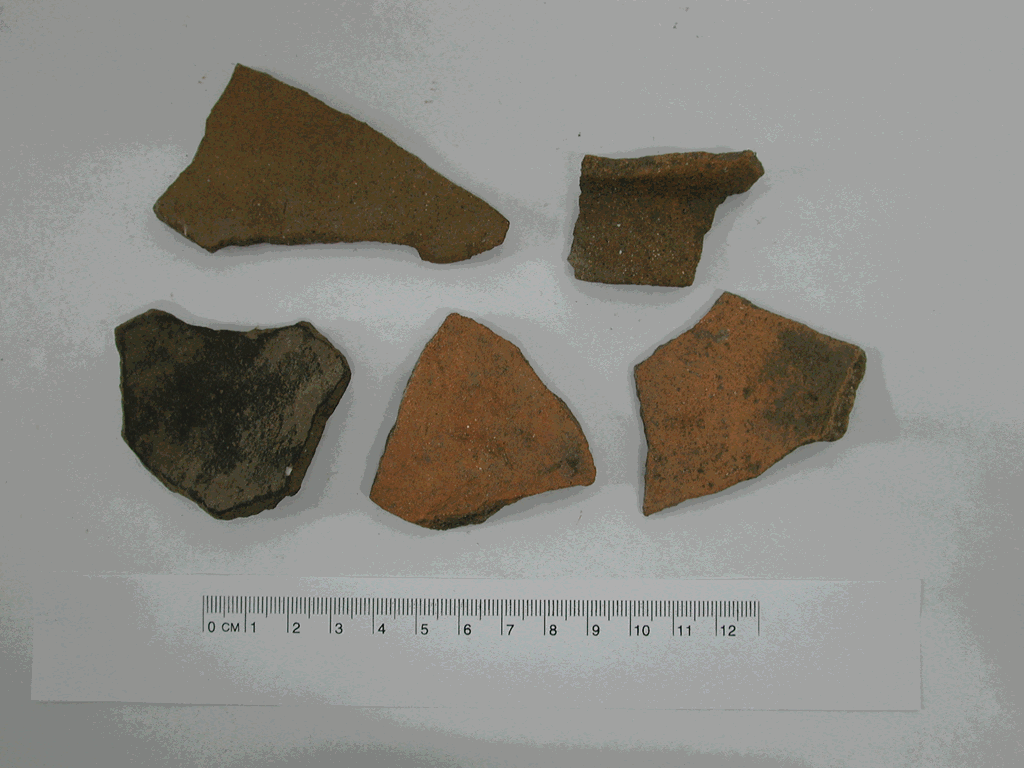

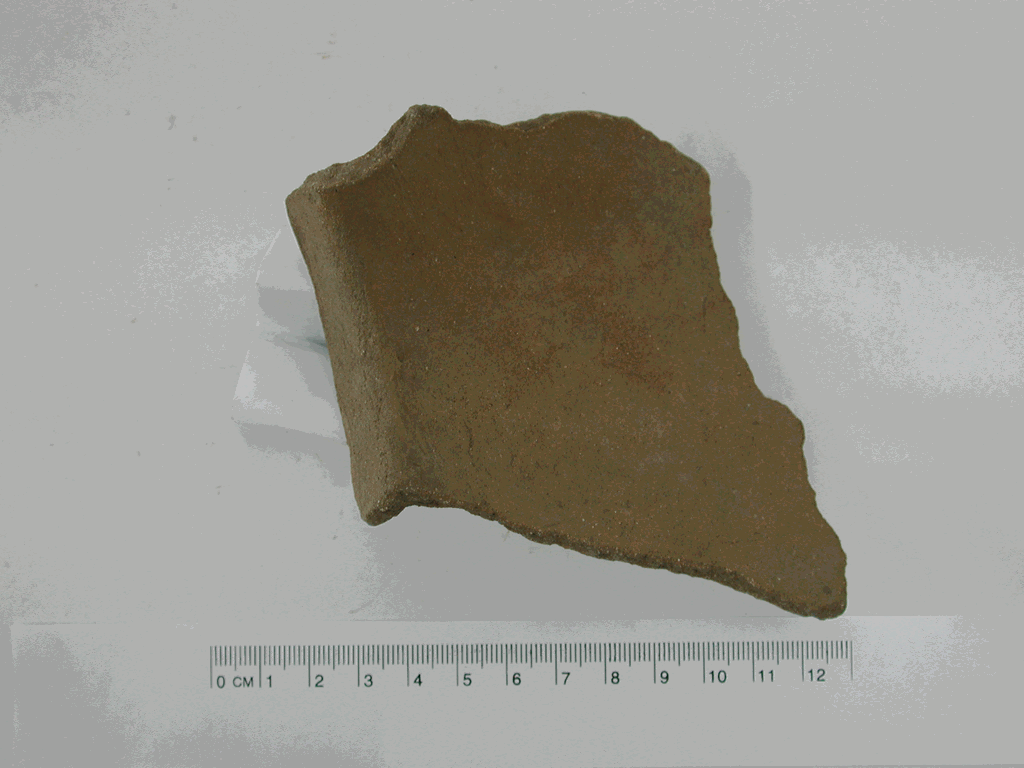

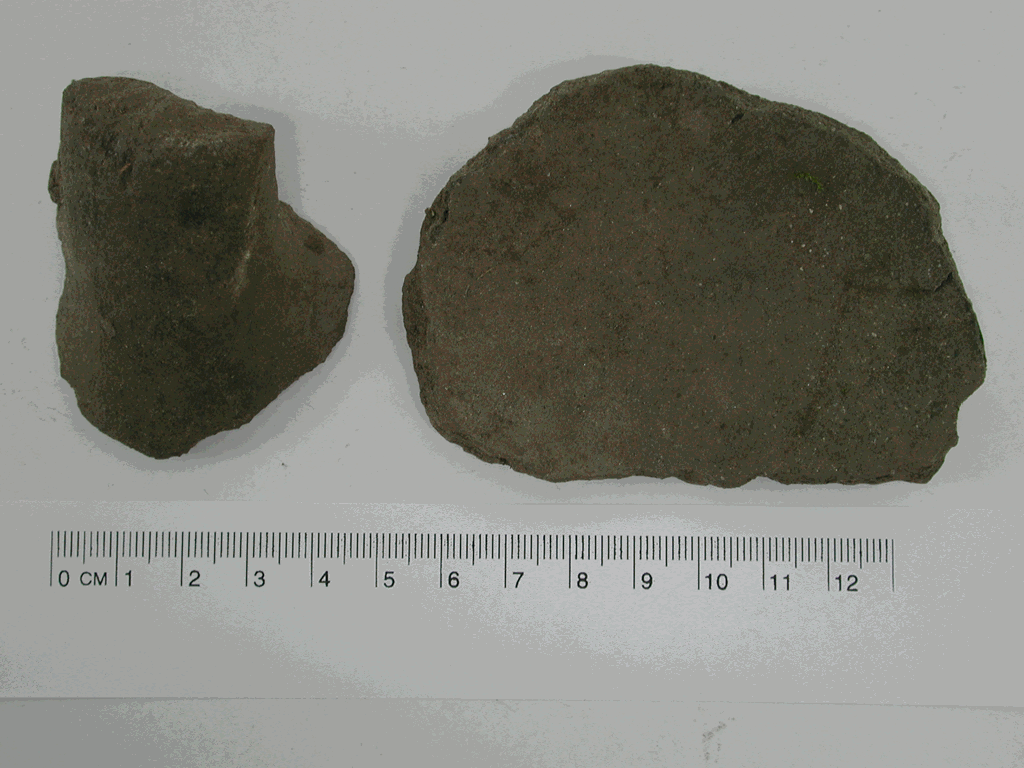

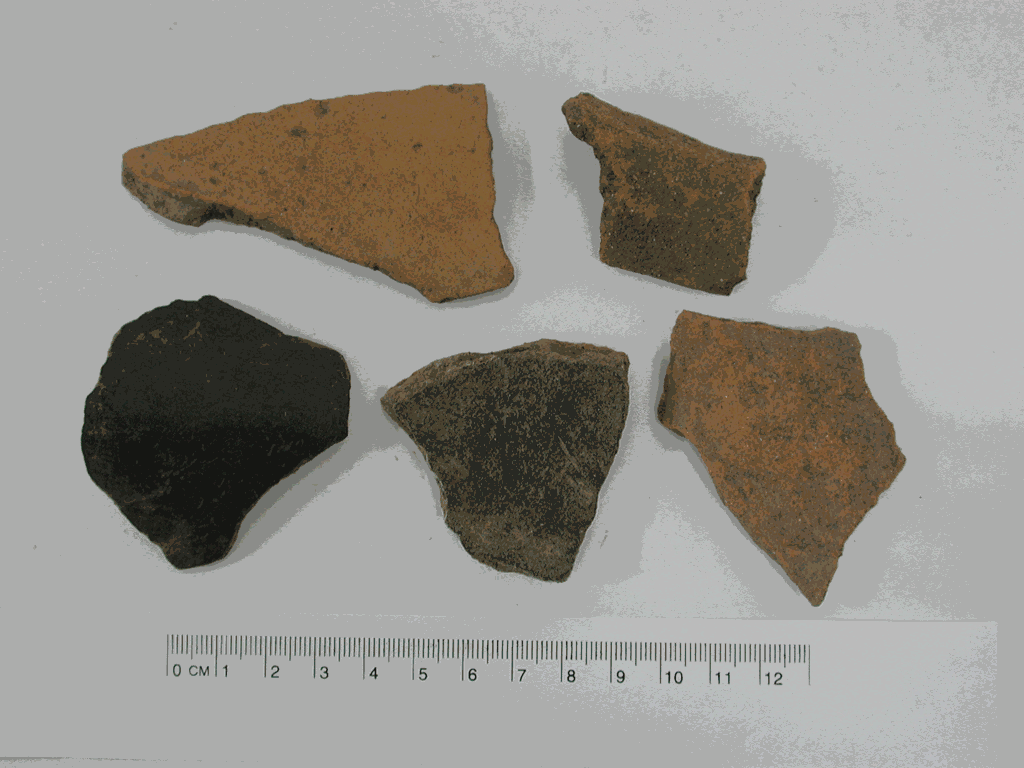

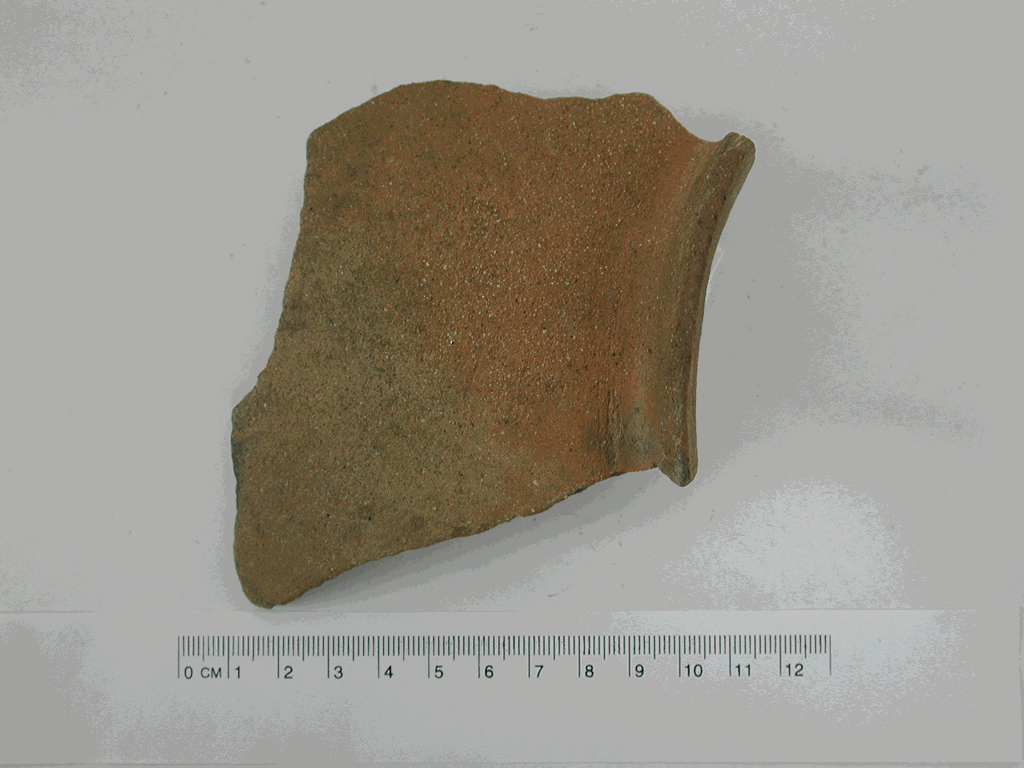

圖i. 山風（SF）遺址陶片（一）正面圖

圖j. 山風（SF）遺址陶片（一）背面圖

圖k. 山風（SF）遺址陶片（二）正面圖

圖l. 山風（SF）遺址陶片（一）背面圖

圖m. 山風（SF）遺址陶片（三）正面圖

圖n. 山風（SF）遺址陶片（三）背面圖

圖o. 山風（SF）遺址陶片（四）正面圖

圖p. 山風（SF）遺址陶片（四）背面圖

圖q. 山風（SF）遺址陶片（五）正面圖

圖r. 山風（SF）遺址陶片（五）背面圖

圖s. 山風（SF）遺址陶片（六）正面圖

圖t. 山風（SF）遺址陶片（六）背面圖

　

　

　

　

　

　

附錄三　玉管處九二一調查報告

921地震玉山國家公園區域內環境調查及監測情形報告

資料來源：營建署玉山國家公園管理處企畫經理課

一、動物資源：

  1. 新中橫公路石山附近的台灣彌猴群，地震過後曾消失過一陣子，但目前又回到新中橫公路附近覓食，且數量不減。
  2. 受地震崩坍路斷遊客較少之因素，動物量並無明顯減少，相對的活動範圍有逐漸往林道步道移動之趨勢。
  3. 經本次初步的勘查與訪查相關人員，園區內多處發現動物資源較頻繁之地區如關高、楠梓仙溪、瓦拉米等生態樣區，動物資源有受地震之影響使其遷徙棲息環境，而致使該區內動物活動量稍減。
  4. 地震雖對園區內之動物量無明顯影響，但確實造成動物遷離其棲地環境，因此可知地震或多或少對動物之生態資源造成相當程度之影響。

二、植物資源

  1. 位於塔塔加生態永久樣區之台灣雲杉珍貴純林，並無遭受地震破壞影響。
  2. 其他植被狀況因受地震發生崩坍影響，而有部分植被破壞發生裸露地。

三、園區內主要設施清查結果

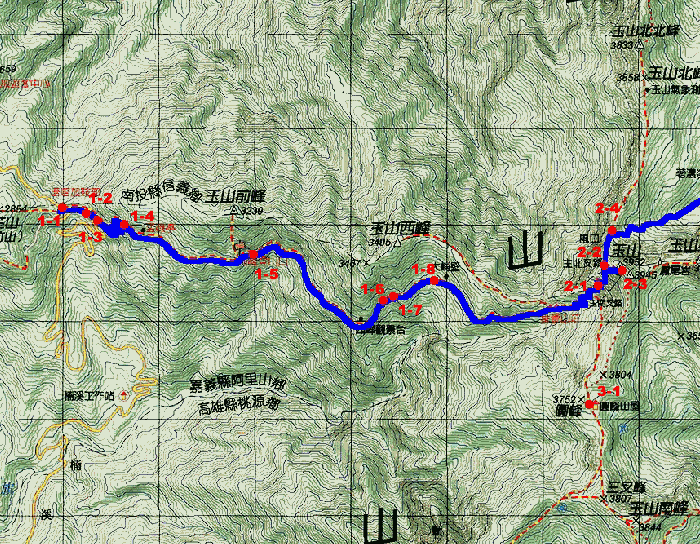

  1. 玉山主峰線
  1. 塔塔加鞍部登山口至排雲山莊段：以登山口前約300公尺及白木林附近崩坍最嚴重，其餘路況尚好。
  2. 排雲山莊至玉山主峰段：風口落石嚴重、欄杆壓毀，其餘路況尚好。
  3. 排雲山莊至圓峰山屋段：路況仍好、山屋無損。
  4. 玉山主峰之地形地貌，經內政部委託中興測量公司以GPS測量結果，發現位於主峰頂上一等衛星控制點，其水平位置向西北西位移零點四四公尺，而高程與地震前並無明顯變動。
  5. 詳細勘查情形如附表一。
  1. 東埔至荖濃溪沿線步道
  1. 東埔至乙女瀑布段：沿線路段二十三處崩坍、十二處落石推積、四處棧橋毀。
  2. 乙女瀑布至對關段：有一處崩坍、一處落石推積，其餘路況尚好。
  3. 對關至關高段：有一處崩坍、一處落石推積、二處棧橋毀，其餘路況尚好。
  4. 關高至八通關段：有四處落石推積，其餘路況尚好。
  5. 八通關至碎石坡段：有四處崩坍、一處落石推積、一處倒木、二處欄杆受損，其餘路況尚好。

　

  1. 塔塔加及楠梓仙溪地區
  1. 塔塔加遊憩區之步道狀況尚良好，並無受地震影響。
  2. 楠溪林道至塔塔加登山口前有三處坍方小型車尚能通行，登山口過後即有多處坍方且相當嚴重，不能通行。
  1. 南部園區（南橫公路及南橫三山）

    2. 南部園區除經中之關及庫哈諾辛山步道有小型坍方外，其離震央較遠災害較輕微。

  2. 東部園區（瓦拉米步道）

因東部園區離此次地震較遠，影響程度較輕微，除瓦拉米步道有少許落石外，其他地形地貌、動植物生態、河川水文等並無明顯變化。

　

四、園區居民部落損傷情形

東埔村一鄰居民房舍全倒四戶、半倒二戶，人員並無傷亡發生；東埔一鄰至五鄰聯外道路明隧道入口處，土石崩落阻礙道路及水溝，信義鄉公所以作初步之搶修通車工程。而梅山村因離震央較遠，並無傷亡傳出。

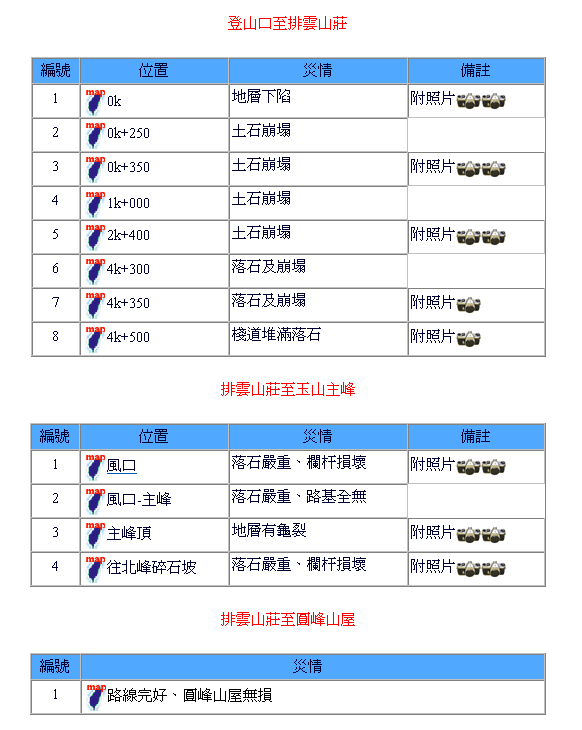

附表一、玉山主峰線

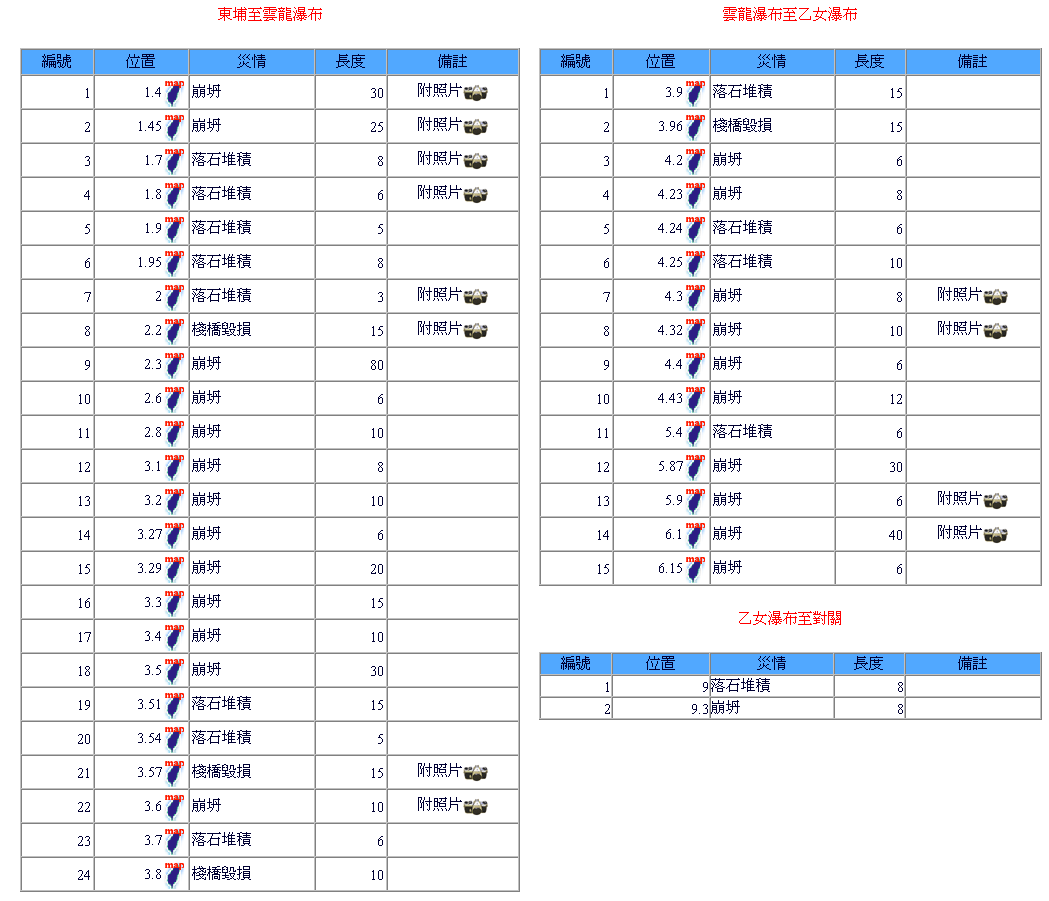

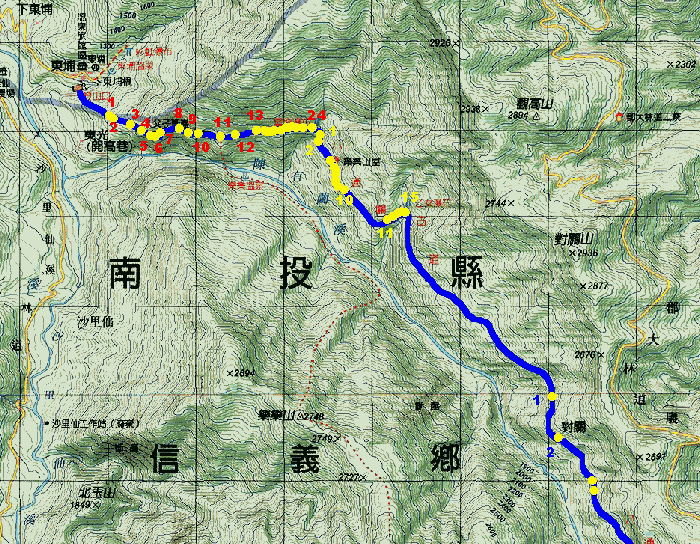

附表二、東埔至對關段

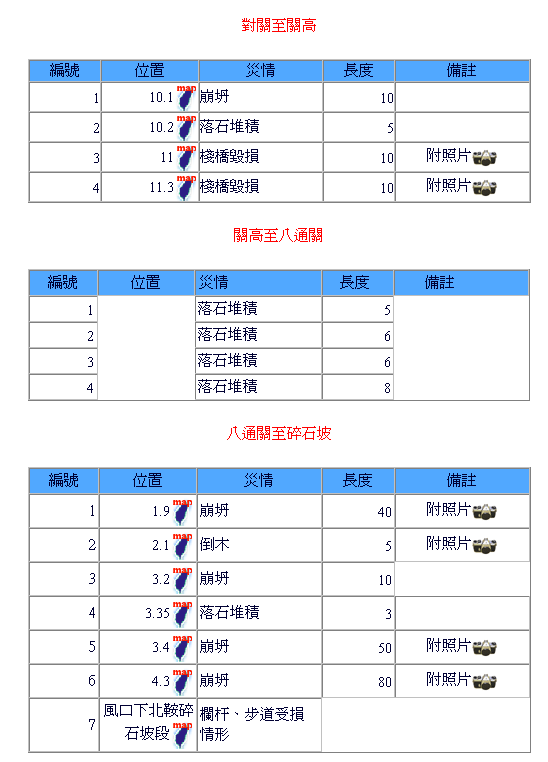

附表三、對關、八通關至玉山碎石坡段
